Polypedia > Elastómeros TPE > Cauchos > ► Grupo R
CM - Caucho de polietileno clorado
El caucho de polietileno clorado es un tipo de termoelastómero de estructura irregular sin cristales. Tiene la característica de baja temperatura del plástico, viscosidad media, procesabilidad fina, resistencia fina a baja temperatura, resistencia a la intemperie fina, deflexión fina y resistencia al fuego fina, no solo se puede usar como caucho de haluro sino que también se puede mezclar con CR, CSM, NBR, SBR y NR en cualquier proporción.
Propiedades tipicas
- excelente resistencia a la luz ultravioleta
- buena resistencia al aceite
- excelente resistencia al oxígeno, ozono y luz
- buena resistencia a la tracción y a la rotura
- conjunto de baja compresión (hasta 150°C)
- excelente fatiga dinámica
- excelente resistencia al envejecimiento
- excelente resistencia química
- buena resistencia a la llama
- excelente estabilidad del color
Gama de producto
Mexpolimeros ofrece mezclas de CM y vinilo, compuestos muy robustos con características excepcionales de aceite, físico y de llama. Si los ambientes contienen aceite, ácidos o álcalis, las chaquetas CM brindan más protección que el PVC. Tenemos CM basado en TPO, con muy bajo contenido de halógeno, propiedades superiores de baja temperatura y buenas características de llama. También tenemos CM adecuados para la reticulación por radiación, son resistentes al aceite, retardantes de llama, curables con haz de electrones, compuestos basados en CM adecuados para aplicaciones de cable y alambre. La coincidencia de color personalizada está disponible. Puede hacers que el CM tenga propiedades similares a las del PVC plastificado pero no puede competir con él coste .

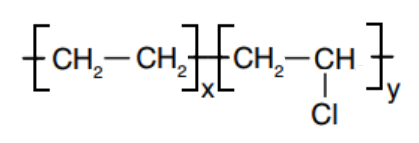

Nombre - Simbolo
- PCE
- CPE
- Polietileno clorado
- CM
- Polietileno clorado
- Nombre común - polietileno clorado
- Nombre ACS - caucho de polietileno clorado
- Acrónimo - CPE
- Número CAS - 63231-66-3
CPE propiedades
La cristalinidad del polímero se reduce en gran medida por la cloración. La cantidad de cristalinidad restante depende del grado de cloración. Los grados de CM con 25 por ciento de cloro son algo cristalinos, porque sus cadenas principales contienen secuencias largas de polietileno y son más duras que los grados no cristalinos. Los grados que contienen 34 por ciento de cloro o más no son cristalinos en absoluto. Los grados que contienen 35 por ciento de cloro tienen las temperaturas de fragilidad más bajas, en el rango de aproximadamente –40°C. La cloración aumenta la polaridad del polímero y da elastómeros que son resistentes a la hinchazón en grasas no polares, aceites, solventes, etc. Como estos elastómeros no contienen dobles enlaces moleculares, los peróxidos los vulcanizan. Al igual que con otros elastómeros que contienen cloro, el CM debe protegerse contra la deshidrohalogenación. Esto se realiza mediante la adición de MgO, compuestos de plomo, aceites epoxidados o compuestos epoxídicos, o combinaciones de ellos. Los PCEs sean amorfos o cristalinos cubren un amplio campo de propiedades. Las propiedades del polímero varían dependiendo del contenido de cloruro, peso molecular y cristalinidad. Los CM que contienen hasta el 30% de cloro en peso son más blando, parecido a las gomas, y hay una pérdida de cristalinidad , entonces se volven más solubles en el polietileno; cuando el polímero contiene entre 40% a 45% de cloro es más duro, y con un reblandecimiento más alto.
Resistencia química
Las ventajas significativas de los productos producidos a partir de polietileno clorado son su resistencia mejorada a la extracción química, volatilidad del plastificante y a la intemperie. Posee buenas características para impermeabilización, presenta resistencia a los alcoholes, la alcalinidad, los ácidos, el aceite, al envejecimiento, las inclemencias atmosféricas, los rayos ultravioletas, la oxidación, los gases, el vapor y es resistente al fuego. Estos plásticos tienen resistencia inherente al oxígeno, ozono, e intemperie, resistencia a la extracción química y volatilidad de plastificantes, excepcional alta resistenciaal desgarro, etc. Sin embargo, muestran una inestabilidad química similar a la del cloruro de polivinilo (PVC).
Procesabilidad
Puede ser procesado mediante extrusión estándar, calandrado y moldeo por inyección.
Polimerización polietileno lineal clorado
El polietileno lineal clorado (CM) se prepare mediante una simple sustitución química del cloro en la cadena principal de polietileno lineal. La cloración puede ocurrir al exponer directamente el polímero a cloro gaseoso en solución o en una forma finamente dividida. La presencia de luz ultravioleta o otro activador es necesaria para lograr una velocidad de reacción adecuada. También puede ser producido a partir de PE que es clorado en una configuración al azar (random) en una suspensión acuosa, generalmente en una suspensión o solución de CCl4 a temperaturas de 60°C.
Propiedades de los vulcanizados de polietileno clorado
Los vulcanizados CM tienen buenas propiedades mecánicas; conjunto de baja compresión; bajas temperaturas de fragilidad; muy buena fatiga dinámica; excelente resistencia al envejecimiento, a la intemperie y al ozono; bastante buena resistencia al aceite caliente; buena resistencia química; resistencia al fuego; y buena estabilidad del color.
Usos de los vulcanizados de polietileno clorado
CM se utiliza en aplicaciones donde se requiere resistencia al envejecimiento en aire caliente, aceites o productos químicos y donde se requiere buena resistencia al ozono, a la intemperie y a las llamas. Muchas de estas aplicaciones se encuentran en la industria de alambres y cables.
CPE aplicaciónes
La sustitución de átomos de cloro, por algunos átomos de hidrogeno, en la cadena del polietileno afecta su cristalinidad y mejora la resistencia y mejora la resistenica al fuego, al aceite, etc. Es ampliamente utilizado como modificador de PVC a en combinación con láminas de HDPE o LDPE para mejorar la dureza, las láminas son utilizadas en aplicaciones agrícolas. En la industria del automóvil se usa como un elastómero para los sistemas del ABS, la lámina extruida soportada por espuma se usa para tableros de automóviles, tapicería y revestimientos de puertas, en la industria del alambre y del cable para el forro externo. Es utilizado también para recubrimiento de cables y mangueras hidráulicas, para juntas, revestimientos impermeables, tejados y laminas. La película flexible se usa en los sistemas de protección contra el clima.
