Cilindros hidráulicos
Principio de funcionamiento de un cilindro
El cilindro hidráulicos es un un medio capaz de generar una fuerza a expensas de la energía natural; de hecho, utiliza el aire o el aceite como propelente. En el cilindro, la presión del aire acondicionado que actúa sobre la superficie del pistón, genera una fuerza que lo pone en movimiento, a condición de que el aire contenido en la cámara opuesta pueda descargarse por sí mismo. Para que la presión de aire esté completamente disponible en la superficie del pistón, esto debe garantizar un buen sellado, es decir, evitar que el aire acondicionado pase a la cámara opuesta, de lo contrario se reducirá la fuerza del actuador.Los cilindros hidráulicos se utilizan para realizar diferentes situaciones y aplicaciones todos los días. Ya sea que se trate de un camión de arado que está despejando la carretera, un vehículo utilitario que resuelve un problema eléctrico o un compactador en el centro de reciclaje local, los cilindros hidráulicos están en movimiento casi en todas partes.
Con los cilindros hidráulicos, hay más de lo que se ve a simple vista. Se requiere una configuración compleja de sellos de alto rendimiento en dos categorías básicas:
- Sellos estáticos
- Sellos dinámicos (soportados por anillos guía)
Sello estático
Un sello que no está sujeto a ningún tipo de movimiento cuando se presuriza. Esto incluye juntas tóricas, anillos en D, anillos de respaldo, sellos de tapa y juntas. Uno de los ejemplos más simples de un sello estático es la junta tórica. Las juntas tóricas son muy versátiles y están disponibles en varios tamaños. Cuando se coloca en la carcasa del cilindro y se aprieta por la carcasa, la junta tórica crea una barrera física entre la carcasa y la carcasa. Comúnmente utilizado con anillos de respaldo para presiones de más de 1500 psi, los anillos tóricos en caucho de nitrilo (NBR), caucho de flúor (FKM) y etileno propileno dieno (EPDM) son adecuados para su uso en diferentes aceites minerales, agua y agua. A base de fluidos y aire. El poliuretano (TPU) y la silicona también tienen usos en un entorno estático.
Sello dinámico
Un sello que no está sujeto a ningún tipo de movimiento cuando se presuriza. Esto incluye juntas tóricas, anillos en D, anillos de respaldo, sellos de tapa y juntas. Uno de los ejemplos más simples de un sello estático es la junta tórica. Las juntas tóricas son muy versátiles y están disponibles en varios tamaños. Cuando se coloca en la carcasa del cilindro y se aprieta por la carcasa, la junta tórica crea una barrera física entre la carcasa y la carcasa. Comúnmente utilizado con anillos de respaldo para presiones de más de 1500 psi, los anillos tóricos en caucho de nitrilo (NBR), caucho de flúor (FKM) y etileno propileno dieno (EPDM) son adecuados para su uso en diferentes aceites minerales, agua y agua. A base de fluidos y aire. El poliuretano (TPU) y la silicona también tienen usos en un entorno estático.
Sello dinámico
Un sello que se somete a un movimiento axial y / o radial cuando se presuriza. Esto incluye sellos de pistón, sellos de varilla, sellos giratorios, limpiaparabrisas / raspadores y sellos de aceite. El pistón sella el fluido presurizado preventivo para que no se escape a través del pistón cuando la presión del sistema empuja el conjunto del pistón y la varilla hacia abajo en el orificio del cilindro. La barra sella la presión en el cilindro evitando que el líquido se escape. Las fugas a través del sello de la varilla pueden reducir el rendimiento del equipo y los casos extremos pueden causar problemas ambientales. Limpiaparabrisas, para evitar que los contaminantes del polvo y la humedad entren al sistema. La contaminación puede causar un daño significativo a la varilla, la pared del cilindro, los sellos y otros componentes, y es una de las causas principales de un cierre prematuro y la falla de los componentes en un sistema de alimentación de fluidos.
Las juntas se utilizan:
- En el pistón: generalmente dos sellos de labio A;
- En el vástago: tiene una doble función, sellado y limpieza B;
- En los cojines C;
- En las cabezas y en los tornillos de ajuste del cojín F y D.
Elegir el sello correcto
Elegir el sello correcto es fundamental para garantizar el mejor rendimiento para las aplicaciones de cilindros hidráulicos. La importancia de la forma y el material utilizado, así como la garantía del sello, deben satisfacer las siguientes necesidades:
Elegir el sello correcto es fundamental para garantizar el mejor rendimiento para las aplicaciones de cilindros hidráulicos. La importancia de la forma y el material utilizado, así como la garantía del sello, deben satisfacer las siguientes necesidades:
- Resistencia química al lubricante;
- Baja fricción y sin tendencia a adherirse;
- Resistencia al desgaste y agentes externos.
- Pueden estar en diferentes materiales, por ejemplo; NBR, HNBR, TPU,TPC-ET, FKM y otros
Anillo guía
Tela adherida con resina, guías de cinta y plásticos diseñados que guían el cilindro en el orificio del cilindro y la varilla en la culata del cilindro. Las guías de anillo se utilizan para evitar daños laterales. Además, los anillos guía también ayudan a que la superficie quede contaminada antes de que alcancen los elementos de sellado más críticos.
Anillos rascadores

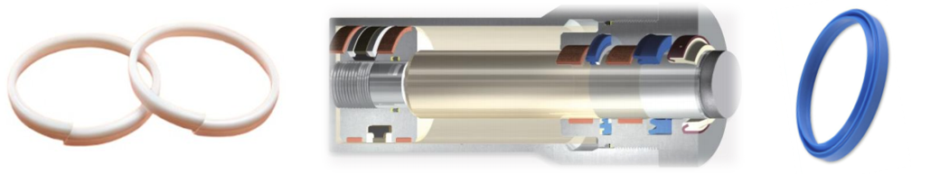

Limpiador de poliuretano termoplástico TPU o TPC-ET de simple efecto para condiciones de funcionamiento severas y sucias. El anillo rascador es un anillo abierto y aplanado, ubicado alrededor del pistón con la función de recolectar el aceite previamente transportado en la superficie del cilindro y enviarlo de vuelta al circuito de lubricante. Esta operación es muy importante, ya que de lo contrario habría un desperdicio considerable y, además, se crearían residuos en la pared del cilindro. Platicamente hace contacto con el eje de husillo de bolas para reducir la salida de grasa y contacto con el eje de husillo de bolas ejerciendo una presión constante usando un resorte y, por tanto, minimiza la generación de calor. Debido a que el material presenta una resistencia elevada al desgaste y a los químicos, su funcionamiento no se deteriorará fácilmente, incluso si se lo usa por un período prolongado.
Soporte anillo rascadores
Con el anillo rascador, y nuestro TPC-ET especial con alta resistencia al desgaste y sin generación de polvo elimina los materiales extraños y previene el ingreso de materiales extraños a la tuerca de husillo de bolas, mientras que hace contacto elástico con la circunferencia del eje de husillo de bolas y de la rosca de la tuerca. Los rascadores esta´ n montados en cilindros hidráulicos para limpiar cualquier suciedad, viruta, partículas extrañas, polvo, etc., de los vástagos en su carrera de retorno, previniendo así´ la contaminación´ n del medio hidráulico, que en caso contrario dañaría aros de guía, juntas y otro componentes. El labio del rascador está diseñado de manera particular para que rasque fiablemente la suciedad pero deje una película de aceite residual en el vástago o pistón que es necesaria para el funcionamiento correcto. La compresión radial es suficiente para quitar partículas, polvo y agua. El labio rascador hacia dentro está diseñado de manera que asume una función de sellado incluso a baja presión. El sello estático se alcanza mediante un encaje justo entre el cuerpo del rascador y la ranura. Dependiendo de la aplicacion y del sistema de estanquidad, se pueden usar rascadores de simple y doble efecto.
