PA 12
Termoplàsticos > ► Poliamidas > ► Poliamidas alifaticas
Poliamida 12 Ácido poli-aminododecanoico
El nylon 12 tiene solo un monómero, el ácido aminolaúrico. Tiene el grupo amina necesario en un extremo y el grupo ácido en el otro. Se polimeriza consigo mismo para producir la poliamida que contiene 12 carbonos entre los dos átomos de nitrógeno de los dos grupos amida. Las propiedades de las poliamidas semicristalinas están determinadas por la concentración de grupos amida en las macromoléculas. La poliamida 12 tiene la concentración de grupo amida más baja de todas las poliamidas disponibles. El PA 12 tiene la menor absorción de agua y es la más ligera de todas las poliamidas, es decir, el tecnopolímero termoplástico más ligero, lo que favorece soluciones especialmente económicas y es de importancia decisiva para el transporte aeronáutico, para la construcción de automóviles, en aplicaciones eléctricas y en el sector deportivo más ligero suministrado por el mercado. Las altas características básicas de PA12 están dadas por la estructura química de la propia poliamida. La adición de aditivos, rellenos, fibras y agentes auxiliares de transformación. Entre estos se encuentran, por ejemplo, tipos con altas cargas con alto potencial para la producción de imanes de plástico. El PA12 puede producirse en forma de polvos finos adecuados para uso en lecho fluidizado o pulverización electrostática para la deposición de revestimiento anticorrosivo en sustratos metálicos.Nombres - Símbolo
- Poliamida 12
- PA 12
- Polilaurolactama
- PolidodecanolactamaPA12 Fórmula química: [(CH2)11C(O)NH]n
- Número CAS PA12: 947-04-6
- Nombre químico PA12 (IUPAC): poli [imino (1-oxododecano-1,12-diil)]
- Código de reciclaje PA12: número 7
Propriedades PA 12
- Alta procesabilidad
- Alta resistencia a agentes químicos
- Alta resistencia a las condiciones ambientales
- Alta resistencia al impacto
- Baja absorción de agua
- Bajo coeficiente de fricción deslizante
- Bio compatible según: EN ISO 10993-1
- Buena estabilidad dimensional
- Buena resistencia a la fatiga en condiciones de carga cíclica de alta frecuencia
- Características de alta barrera
- Costoso
- Excelente resistencia a la abrasión
- Excelente resistencia al impacto a bajas temperaturas
- Excelentes características de abrasión y deslizamiento
- Menor resistencia y resistencia al calor
- Propiedades de amortiguación de ruido y vibraciones
- USP / Nivel VI / 12 °C utilizable para prótesis
- Densidad estándar PA12: 1,02 g/cm3 (ISO 1183)
- Temperatura de fusión PA12 T m : 180°C
- Temperatura de transición vítrea PA12 T g : 55°C
Propiedades Físico-Mecánicas PA 12
La presencia de grupos amida en la cadena principal del polímero es la característica que le da a las poliamidas su perfil de propiedad único. La P A 12 es una poliamida semi cristalina que cuenta con alta tenacidad, resistencia a la tensión, y resistencia química como todas las poliamidas, pero se distingue por su elevada estabilidad dimensional y baja densidad (1.02 g/cm\ Absorbe menor cantidad de agua que la PA 6 y el copolímero PA 6-12, lo que le permite un mejor comportamiento mecánico y eléctrico. Tiene alta tenacidad a bajas temperaturas y resistencia a la fisura por tensiones. Tiene un alta potencia de atenuación, buenas propiedades mecánicas que lo convierten en un material extremadamente versátil. Alta resistencia a la fatiga, buena resistencia al impacto y al desgaste. A través de refuerzos con fibras, caucho o rellenos minerales, se pueden obtener grados con una amplia distribución de propiedades físico-mecánicas y térmicas. La resina PA12 tiene una baja absorción de humedad en comparación con otros PA. Los PA muestran una cierta afinidad con el agua en como polar, pero debido a la menor concentración de amida, el PA12 absorbe menos humedad. La velocidad de absorción de humedad y la cantidad de humedad absorbida en el equilibrio está determinada por la densidad de la amida. La absorción de humedad en las poliamidas tiene el efecto de aumentar la tenacidad general y aumentar la flexibilidad. El efecto de la humedad en estado sólido es reversible. La poliamida 12 o nailon 12 (PA12) es un excelente aislante eléctrico y es menos sensible a la humedad que otras poliamidas. PA12 se caracteriza por un buen nivel de resiliencia y resistencia a muchos productos químicos, y está ampliamente modificado con plastificantes y refuerzos. El nailon 12 tiene el valor de absorción de agua más bajo y es más fácil de procesar, pero posee propiedades mecánicas inferiores en comparación con PA6 y PA66.
Propiedades PA12 (23°C)
- Temperatura de funcionamiento: -50 +120°C
- Temperatura de transición vítrea (Tg): 217°C
- Densidad ρ: 1,01 g/cm³
- Modulos elasticos: 1.800 MPa
- Alargamiento: 12 %
- Resistencia al impacto, Charpy con muesca: 10 kJ/m²
- Resistencia a la tracción: 50 MPa
- Temperatura de deflexión térmica HDT - 0,45 MPa: 180°C
- Temperatura de deflexión térmica HDT - 1.80 MPa: 50°C
- Temperatura de ablandamiento Vicat B/50 : 185°C
- MVR (360°C/5 kg) : 15 cm³/10 min
- Dureza, Shore D: 70
- Punto de fusion: 180°C
Propiedades Termicas PA 12
PA12 está sujeto a envejecimiento térmico, por lo que los grados estándar deben permanecer por debajo de 65°C. Su temperatura de fusión va desde 170 a 180ºC. Su temperatura de transición vítrea es de 44.3ºC aproximadamente y no varía con respecto a cargas que se le agreguen. La temperatura deflexión bajo carga (HDT) es de 35 a 57 ºCa 264 Psi. La temperatura de uso superior varía, dependiendo del tipo, de 50 a 70°C (durante un corto tiempo también de 115°C). hasta -60°C, se quema con goteo de llama azulada. En parte autoextinguible, puede mejorarse con la adición de aditivos resistentes a la llama. También se puede mejorar la resistencia térmica mediante la adición de estabilizadores térmicos o con rellenos minerales o refuerzos con fibras de vidrio. Absorción de humedad más baja (B2%): las piezas muestran la mayor estabilidad dimensional en condiciones de humedad cambiante. Impacto excepcional y resistencia al impacto con muescas, incluso a temperaturas muy por debajo del punto de congelación.
Propiedades Quimícas PA 12
Debido a la presencia del grupo amida y la densidad de la amida, las poliamidas exhiben diversos grados de polaridad. Como consecuencia, las poliamidas exhiben enlaces de hidrógeno entre cadenas e intracadenas. La presencia de enlaces de hidrógeno contribuye a la resistencia general, flexibilidad y tenacidad de las poliamidas. Además, la presencia de sitios polares dentro de la molécula de poliamida afecta las características de absorción de humedad. Resisten bien a los hidrocarburos alifáticos y aromáticos, gasolina, aceites, grasas, algunos alcoholes, ésteres, cetonas, éteres, muchos hidrocarburos clorados, soluciones alcalinas débiles Resistencia efectiva al envejecimiento Buena resistencia a la intemperie. No resisten bien a los acidos minerales, soluciones alcalinas fuertes, soluciones de agentes oxidantes, ácido fórmico, fenoles, cresoles, glicoles, cloroformo, cloruro de metileno, fenol, ozono, peróxido de hidrógeno al 30%, tetracloruro de carbono, ácido acético concentrado, tintura de alcohol y yodo, permanganato de potasio al 1%, propanol. Resistencia de buena a excelente contra grasas, aceites, combustibles, fluidos hidráulicos, diversos solventes, soluciones salinas y otros químicos. Excepcional resistencia al agrietamiento por tensión, incluidas las piezas metálicas encapsuladas por moldeo por inyección o incrustadas.
Propiedades Eléctricas PA 12
PA12 es una de las poliamidas con mayor resistencia eléctrica, en parte debido a su baja absorción de humedad. Tiene una capacidad distintiva como aislante eléctrico, buena resistencia superficial y, por lo tanto, buena resistencia a las corrientes progresivas. Tiene pérdidas dieléctricas a altas frecuencias, pero es excelente usar a bajas frecuencias
Procesabilidad PA 12
Las poliamidas 12 se pueden moldear fácilmente mediante inyección o moldeo por soplado, extrusión o utilizando el sistema de rotación. La película, las láminas, las barras, los anillos y las tuberías (plastificadas u otras) también se pueden producir mediante extrusión. Las poliamidas 4.6 en forma de polvo también se utilizan como revestimientos protectores, tales como polvos termoadhesivos o en soluciones como colas, impermeabilizantes, etc. Las piezas, hojas, barras y anillos semiacabados son muy fáciles de procesar mecánicamente. Antes del procesamiento, es necesario reducir el contenido de humedad por debajo del 0,1% (<100 ppm). PA12 es un material termoplástico lineal semicristalino-cristalino derivado del butadieno. Las propiedades de PA12 y PA11 son similares, pero PA12 tiene una estructura cristalina diferente. El contenido de agua, la temperatura y el tiempo de residencia determinan su viscosidad.
- Temperatura de inyección 230 - 270°C
- Temperatura de secado 80,0°C
- Tiempo seco4.00 - 6.00 horas
- Temperatura de extrusión 240°C
Polimerización PA/12
El monómero para la poliamida 12 es un laurolactama. La laurolactama se produce a partir de la trimerización de butadieno por reacciones en etapas. En la primera etapa el butadieno es tratado con un catalizador Ziegler que conlleva al trímero cíclico, ciclododecano1,5 ,9-trieno, éste al ser hidrogenado produce la ciclododecanol y ciclododecanona. Al tratar la mezcla del alcohol/acetona con hidroxilamina se obtiene la correspondiente oxima que al ser
tratada por acido sulfúrico forma la laurolactama. El butadieno es un subproducto del proceso de refinación de petróleo. La laurolactama se polimeriza en un proceso de dos pasos. Primero, el anillo de lactama se hidroliza a altas temperaturas y presiones. En el segundo paso, el peso molecular del oligómero producido en la primera etapa se incrementa al valor deseado. El segundo paso es similar a la producción de poliamidas a partir de un aminoácido. Las masas moleculares promedio numéricas típicas para grados comerciales de poliamida 12 están en el rango de 15,000 a 40,000. Las calidades comerciales de poliamida 12 se estabilizan típicamente contra la oxidación térmica y la degradación UV incorporando un paquete estabilizador adecuado en una etapa de composición posterior a la polimerización.
Gama de productos PA 12
PA 12 se ofrece en una amplia variedad de grado incluyendo sin relleno / sin refuerzo, así como de grado que contiene fibra de vidrio, relleno de mineral, híbrido 2 o va más lleno, con aditivos especiales y lubricante especial, de impacto modificado y retardante de llama.
Aplicaciones PA12
Debido a la combinación de flexibilidad, resistencia al impacto en frio, resistencia a carburantes y lubricantes, es especialmente recomendable para la fabricación de tubería automotriz, recubrimiento de fibra óptica, cables telefónicos, perfiles, películas, sellos, conectores eléctricos, accesorios para baños y engranes, anteojos, copas de filtros, visores, grifos, componentes de ingeniería transparentes, componentes médicos en la industria automotriz (líneas de combustible y presión, filtros, rodamientos),mangueras de aire, tubos frenos.

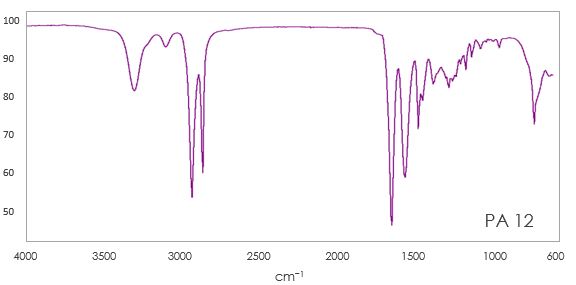

Espectrometría infrarroja por Transformadas de Fourier (FTIR)
Actualmente no está disponible, sin embargo, comuníquese con Mexpolimeros para obtener más información, contáctanos tech@mexpolimeros.com
